苏州格玛德机床装备公司:推出新型数控(阀门)车铣加工中心专用设备

信息来源: 发布时间:[2015年02月01日]

设备简介:

苏州格玛德机床装备有限公司,最新研制的CSXK-1530型数控(阀门)车铣加工中心设备,是专门针对阀门件加工而研发生产,全新的功能结构、创新的设计理念、并通过层层实际生产检验;其生产加工效率、生产加工精度、生产加工简易型、稳定性、实用性、批量性、自动性,相对与传统的阀门加工方式有了革命性的提高和创造性的改变。该机床适合加工的阀门:闸阀、截止阀、球阀、蝶阀、减压阀,带法兰的阀体零件。

传统阀门加工缺点:

1.                  工人在车床上装夹工件耗时;有安全隐患;夹持刚性差如:大口径阀体需尾架辅助装夹、找正。

2.                  传统工艺是以工件旋转为主切削运动,离心力很大导致工件旋转速度慢且影响工件夹持的稳定性。

3.                  传统工艺是每一道工序都要将阀体进行装夹和校正。这样势必影响加工精度,工人劳动强度大,安全降低,生产率和产品合格率。

CSXK-1530型 数控阀门加工中心阀门加工优点:

1.                   一次装夹多面加工。这样可以使加工工序集中,减少工件的夹装次数。不仅可以缩短辅助时间,而且易于保证一次安装中加工的各表面的相对位置精度。

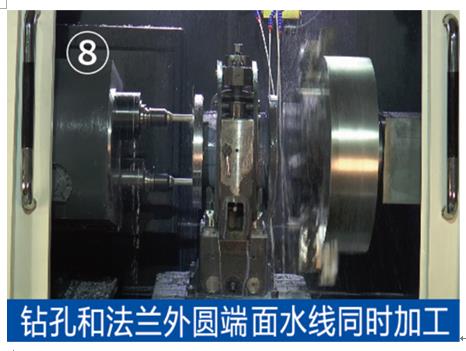

2.                  该机床平旋盘配置了双滑块和多刀夹持结构等,使一次切削进给过程中多刀参与切削。切削外圆可有6把刀同时切削,切削端面可有4把刀同时切削使水线槽和内外圆倒角都能到达快速完成。另外,平旋盘的滑块和刀架都是对称配置使主切削运动达到平衡状态。使切削稳定,能较高的加工精度。

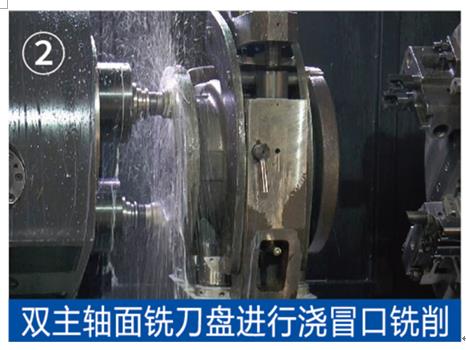

3.                  该机床钻铣复合动力头,配置双主轴与刀库,工作效率显著提高。



CSXK-1530型 数控(阀门)车铣加工中心技术参数:

序号

工作台直径:

650x650mm

1.

工作台旋转角度:

4x90°

2.

工作台抬起高度:

160mm

3.

工作台面离加工主轴中心高度:

500mm

4.

铣轴架(X1)移动距离:

180°

5.

平旋盘(Y1)移动距离:

360°

6.

滑座(Z1)移动距离:

600mm

7.

双滑块(X2) 移动距离:

125mm

8.

滑枕(Z2)移动距离:

300mm

9.

左伺服主轴电机功率:

11Kw

10.

右变频主轴电机功率:

11Kw

11.

进给轴伺服电机功率(5台):

2.3Kw

12.

左主轴(伺服)转速:

0~3000r/min

13.

右主轴(变频)转速:

7.5~250r/min

14.

铣轴架(X1)移动速度:

0~3r/rain

15.

平旋盘(Y1)移动速度:

0~6r/min

16.

滑座(Z1)移动速度:

0~3000mm/min

17.

双滑块(X2) 移动速度:

0~2500 mm/min

18.

滑枕(Z2)移动速度:

0~3000 mm/min

19.

数控系统:

SYNTEC(台湾新代)

20.

机床总功率(约):

50Kw

21.

机床外形尺寸(长xx高):

5900x2200x2350mm

22.

机床总重量(约):

15000Kg

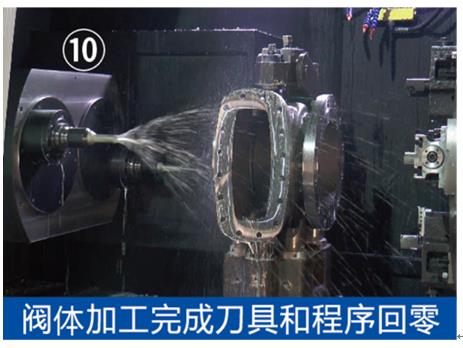

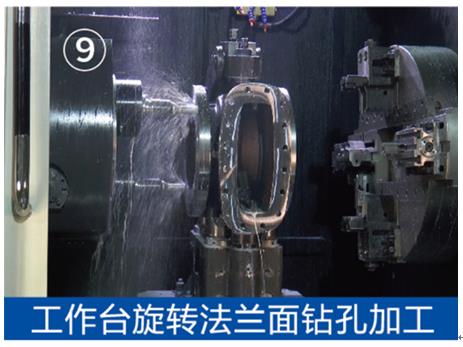

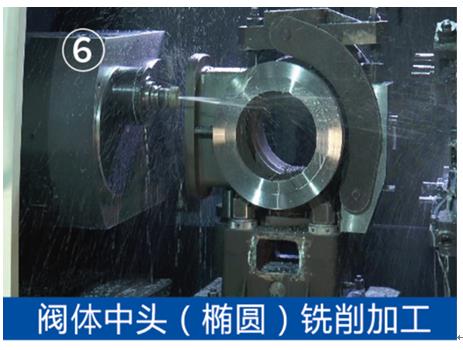

阀门解决方案:



联系方式:

苏州格玛德机床装备有限公司

地址:苏州市昆山镇周市镇金茂路788

联系电话:15325025558(邵经理)

传真:0512-82627288

邮编:215300
