博纳斯威阀门集团:技术创新 提升产品竞争力
2013年勇夺二个标 2015年初即将交付使用

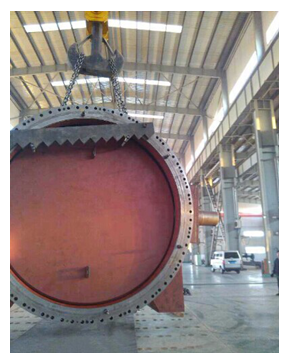

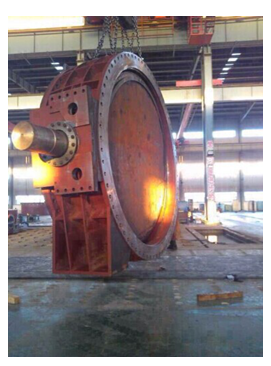

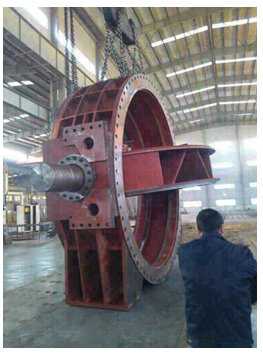

近日，据博纳斯威消息称，历时一年多，在2013年底勇夺二标的水电站水轮机进水液动蝶现已制造完成，即将在春节来临之际交付使用。
该蝶阀是在2013年12月9日时，博纳斯威阀门集团在临沧市罗闸河二级水电站投标会中，惊艳亮相，勇闯夺标；而紧接着在三天后，即12月12日，在新疆开都河小山口三级水电站水电球阀项目招标中，该蝶阀再次凭借其实力中标。
在接连两次的大型投标会上，此水电站水轮机进水液动蝶阀连传捷报。该蝶阀通过市场检验及比较，证明其特别适用于作为水电站管线系统中截断或接通介质的流体开关。当一根输水总管向几台机组供水，而且当其中一台蝶阀或机组需要检修时，可用以截断水流，达到不影响其它机组的正常运行且不必排空引水管的要求，使机组的利用率大大提高。
相较于其他类似的蝶阀，该水电站水轮机进水液动蝶阀有着不可取代的优点：
1）采用了大偏心结构结构，充分利用进水阀的水力自关闭特性，保证任意工况时的关阀可靠性；
2）蓄能器的流体能驱动进水阀的直缸摇摆接力器开启或关闭进水阀，开阀或关阀的全过程可控；
3）采用PLC控制，线路简单，可靠性高，通讯接口齐全，按照预先设定的程序开阀或关阀，简便的实现水轮机发电机组与进水阀的联锁程序控制及微机集中控制；
4）双密封结构对阀门的金属密封采用了活动阀座在辅助压力的作用下能够沿管路轴向移动，避免开启关闭时密封副损坏。
特别是常规蝶阀密封形式都采用单一的密封（软密封或硬密封），当密封圈或轴端密封出现问题后，进行维修更换时，需关闭上游的其它阀门以截断上游的介质并排空引水管中的介质，才能对阀门密封件进行更换维修。而水电站水轮机进水液动蝶阀采用双层阀板结构，上游侧采用硬密封形式，下游侧采用软密封形式，当下游侧软密封圈或轴密封损坏后，上游侧硬密封投入使用，可直接截断上游的介质，就能对阀门下游侧软密封圈或轴密封进行更换维修。
据介绍，水电站水轮机进水液动蝶阀整机设备包括：液动蝶阀、上、下游连接管、进水管伸缩器、高速进排气阀、旁通管路及旁通电动球阀、检修蝶阀、旁通伸缩器、水系统、液压站（液压动力系统）、电气控制柜等主要附件。将液压站（液压动力系统）、电气控制柜除外其余重量约：80吨。整机设备体积：长4600mm，宽：5670mm，高：4900mm。并且该产品在结构设计上已申请了3个专利，现正在审批过程中。
该蝶阀主要安装在水轮机发电机组的蜗壳进口渐变段前的压力钢管上，作为水轮机发电机组的进水阀是水电站管线系统中截断或接通介质的理想设备。该阀能实现就地控制、远方控制及联动控制，可满足“无人值班、少人值守”的要求。
其科研含量价值高，并且在其使用中，最凸显的优点分别是：
1)当水轮机机组和调速系统发生事故且导叶不能关闭时，机组转速升高到整定值情况下，动水紧急关闭阀门截断水流，以防止水轮机机组发生飞逸，防止事故扩大确保机组安全。
2)机组停机备用时，关闭阀门，截断水流，防止水轮导叶长期漏水，既减少水能损失，又可防止在导叶端面和立面处产生间隙气蚀，同时防止机组蠕动
3)机组停机检修时，静水关闭阀门，截断水流，便于发电机组检修。
4)本阀还适用于高位布置在压力钢管的始端，用作压力钢管保护阀，在压力钢管发生爆裂等情况时紧急关闭截断水流，防止事故扩大，确保安全。
