上海增欣机电公司推出YFB–SM/QDZZ/45000型阀门执行装置寿命试验台

信息来源：发布时间：[2014年05月30日]

阀门执行装置的类型，有电动、气动、液动、气液联动等。在气动阀门执行装置中，其内部驱动机构有的是采用滑块拨叉结构，滑块拨叉结构的气动阀门执行装置，其输出的最大扭矩值，是随着转角的变化而变化的，单作用气动阀门执行装置的正向和反向输出的最大扭矩曲线，较双作用的气动阀门执行装置更为复杂。要准确地测定和描绘气动阀门执行装置正向及反向的最大输出扭矩曲线，以及要在其正向和反向全过程均处于输出最大扭矩的状态下进行寿命试验，就必须要配备能实现上述功能的检测设备方可进行。

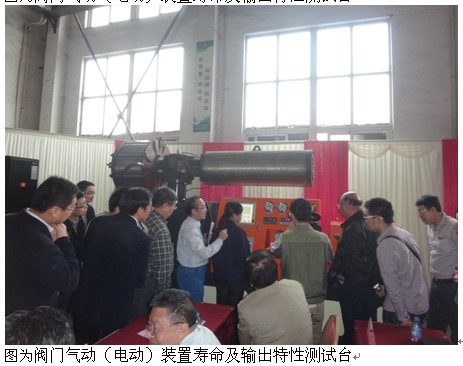

上海增欣机电公司最近自主研发的YFB – SM / QDZZ / 45000型阀门执行装置寿命试验台，由机构传动系统、液压控制系统、气动控制系统、电气控制系统、自动检测系统、触摸屏、PLC电脑控制系统以及工控组态软件组成，系机电一体化、自动化程度高、操作简便的阀门执行装置寿命试验设备。此新品试验台最近已成功下线，并被博雷（中国）控制系统有限公司订制使用。

该试验台的主要结构和技术性能为：

一是该试验台适用于少回转气动或电动的阀门执行装置；

二是测试扭矩值：标称值 45000Nm；最大值 57000Nm；

三是转角范围：90°±10°；

四是设备配置的“角位移传感器”、“扭矩传感器”与“阀门执行装置”相连，“阀门执行装置”输出的扭矩，经“扭矩传感器” 、“离合器”传输到“阻力矩控制总成”。由“角位移传感器”、“扭矩传感器”、“PLC”和“阻力矩控制总成”组成闭环“伺服控制系统”；

五是“伺服控制系统”能自动调节“阻力矩控制总成”产生的阻力矩，恰好等于（略低于）“阀门执行装置”每时每刻所能输出的最大扭矩值。系统实时同步地记录和显示两幅图形曲线：
第一幅图形曲线：横座标为角位移 0° ～ 90°，纵座标为最大输出扭矩值；第二幅图形曲线：横座标为角位移 0° ～ 90°，纵座标为“阀门执行装置”的驱动气压值。
同时，系统既可手动进行“阀门执行装置”从0°～90° 和 90°～0°全过程最大输出扭矩值的检测，亦可按上述的满负荷状态，进行“阀门执行装置”的寿命试验。在进行寿命试验时，寿命试验每轮的试验次数可设定，每轮试验次数终了时系统会自动中断，由人工对“阀门执行装置”进行相关检测，检测合格则继续下一轮寿命试验。系统最终自动计算有效的寿命试验次数，并输出报表；

五是设备配置了“离合器”，当“离合器”脱开时，“阀门执行装置”输出端为空负载，此时将驱动“阀门执行装置”的气压值由 0 值逐渐调大，当“阀门执行装置”由静止状态开始动作时，系统将准确地捕捉到此时的驱动气压值。即：可检测 “气动阀门执行装置”空载运动时所需的气压值；

六是设备配置了适应“少回转电动阀门执行装置”进行检测的控制接口，当要对“少回转电动阀门执行装置” 进行检测时，连接好相应的接口电路，便可进行检测；

七是“触摸屏”+“PLC”电脑系统用户界面友好，操作者可输入“阀门执行装置”的型号规格、检测日期、检验员编号等参数，系统自动记录和保存检测过程的所有参数及图形曲线，通过对“关键字”的检索，可十分方便地查阅、打印历史检测资料，也为后续的质量问题追溯提供了条件。检测数据也可导出到Excel。通过“USB”接口或通过网线，可将检测数据资料输出。

另外：

适用于多回转气动或电动的阀门执行装置的寿命试验台上海增欣机电公司正在研发中。

（盛根林上海增欣机电）
